4. Représentations graphiques

4.3 Variables continues

C. Box plot (boîte à moustache)

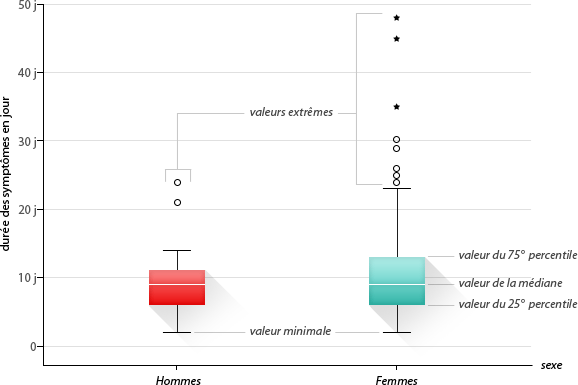

Figure 9 : Exemple de box plot (Distribution de la durée des symptômes d’un syndrome grippal selon le sexe chez les soignants de l’hôpital Edouard Herriot (n= 217))

Figure 9 : Exemple de box plot (Distribution de la durée des symptômes d’un syndrome grippal selon le sexe chez les soignants de l’hôpital Edouard Herriot (n= 217))

Le box plot permet de visualiser les valeurs extrêmes de façon pertinente. Il permet de mettre en évidence des valeurs aberrantes (dues à une erreur de saisie ou de véritables valeurs).

  • Les 25e et 75e percentile (1er et 3e quartiles) mesurent les limites inférieure et supérieure de la boîte.

  • Entre les deux, c’est l’écart interquartile qui inclut 50% des observations.

  • Les traits de (ou moustaches) de part et d’autre du rectangle délimitent l’étendue de la variation des données.

  • Enfin, les ronds et les étoiles représentent les valeurs extrêmes.
